集中供氧系统由气源、控制装置、供氧管道、用氧终端和报警装置等部分组成.
1气源气源
可以是液氧,也可以是高压氧气瓶.当气源是高压氧气瓶时,可根据用气需要选用2~20个氧气瓶.氧气瓶分为两组,一组供氧,另一组作备用.
2控制装置
控制装置包括气源切换装置,减压、稳压装置和相应的阀门、压力表等.
3供氧管道
供氧管道是将氧气从控制装置出口输送至各用氧终端.
4用氧终端
用氧终端设在病房、手术室和其他用氧部门.在用氧终端安装有快速插拔式密封插座,使用时只需将供氧设备(氧气湿润器、呼吸机等)的接头插入插孔内,即可供氧,并可靠地保证密封;不用时,可以拔下供氧设备的接头,也可关闭手动阀门.

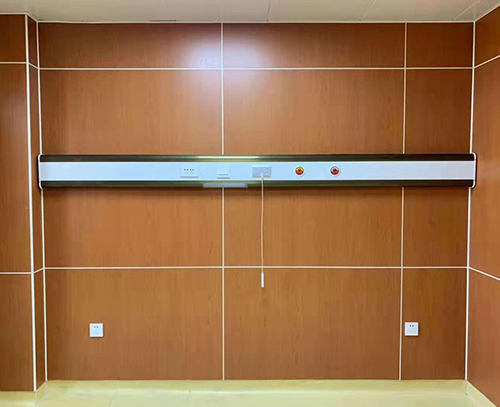

根据医院的不同需要用氧终端也有不同的结构形式.一般安装在墙上,分暗装(镶嵌在墙内) 和明装(突出于墙外,盖以装饰罩)两种;手术室和其他病房的终端,有壁装式、移动式和吊塔式等几种形式.
